高壓輸入電源的應用

高壓600V輸入的電源模塊，希望用戶采用如下措施：

1. 濾波電容的接入方法見圖



說明： 如圖所示，輸入端外接的C1，C2(150uF/450V)電解電容必須使用高品質的長壽命電解電容，以避免由子C1，C2 的損壞而導致電源模塊的損壞。

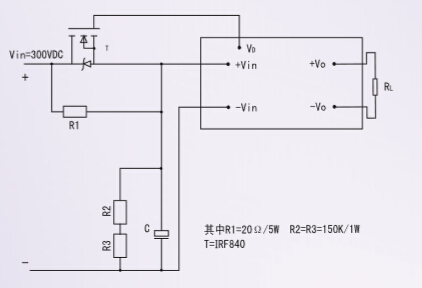

2. 高壓輸入VD端子的應用 高壓輸入JN系列電源，設有VD子，用戶可利用V子，接成輸入浪涌電流抑制電路，可以防止浪涌電流(見圖十四)， 既提高系統的可靠性，又使損耗降至低。
